• HDR 圓形 手控風門

HDR 圓形 手控風門

型號 : HDR



材質型號 HDR-T 鍍鋅板 / HDR-S 不銹鋼板
可加附件  FGA角鐵法蘭 / FGL 扁鐵法蘭 / 氣密條(另計價)
結構概述  •制動器為手控調整開關,可做微調及閉鎖裝置
•規格尺寸150~400⌀mm,規格外尺寸客製生產
•氣密度要高,葉片邊緣可加氣密條
•如接法蘭,口徑製作為平口

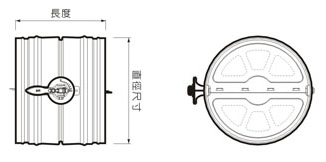

單位 mm

產品型號 直徑尺寸 長度 框架厚度 葉片厚度
HDR-T(S)-150 150( 6") 210 鍍鋅板0.6
不銹鋼0.6
鍍鋅板0.6
不銹鋼0.5
HDR-T(S)-200 200( 8") 210
HDR-T(S)-250 250(10") 210
HDR-T(S)-300 300(12") 250 鍍鋅板0.8
不銹鋼0.8
HDR-T(S)-350 350(14") 250
HDR-T(S)-400 400(16") 250
規格化產品,存量生產,現貨供應
