• RT3 圓形三通 正Y 管

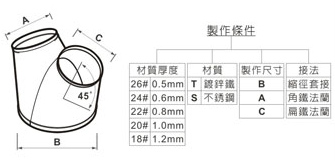

RT3 圓形三通 正Y 管

型號 : RT3



材質型號 RT3-T 鍍鋅板 / RT3-S 不銹鋼板
可加附件  FGA角鐵法蘭 / FGL 扁鐵法蘭(另計價)
結構概述  •兩分支叉管徑小於主管管徑

三通接頭

•管體接法採縮徑套接或法蘭對接
•直徑尺寸100~1500⌀mm

單位:mm
產品型號 直徑尺寸(cm) 材質厚度 角鐵法蘭 扁鐵法蘭
RT3-T 100- 400 鍍鋅板0.5-0.6 3x25 mm 3x25 mm
450- 750 鍍鋅板0.6-0.8 3x32 mm 4x32 mm
800-1500 鍍鋅板0.8-1.2 3x38 mm 4x38 mm
RT3-S 100- 400 不銹鋼0.5-0.6 3x25 mm 3x25 mm
450- 750 不銹鋼0.6-0.8 3x32 mm 4x32 mm
800-1500 不銹鋼0.8-1.2 3x38 mm 4x38 mm


客製化產品,客製生產,客戶提供直徑尺寸
