PSA Selections and Ratings 選擇及能量
型
式 TYPE |
馬達 | 電 壓 | CMM at SP 風壓與風量 |
重 量 Kg |
||||||
HP | POLES | VOLT | 0mm | 5mm | 10mm | 15mm | 20mm | 25mm | ||
PSA 20 | 1/2 | 6P | 3⌀ 220V | 111 | 96 | 90 | 36 | |||
PSA 24 | 1 | 6P | 250 | 238 | 213 | 173 | 115 | 56 | 50 | |
PSA 30 | 2 | 6P | " | 374 | 330 | 230 | 65 | |||
PSA 36 | 3 | 6P | " | 579 | 510 | 432 | 386 | 341 | 301 | 86 |
PSA 42 | 5 | 8P | " | 760 | 707 | 651 | 620 | 580 | 502 | 130 |
PSA 48 | 7 1/2 | 8P | " | 905 | 855 | 810 | 750 | 700 | 635 | 170 |

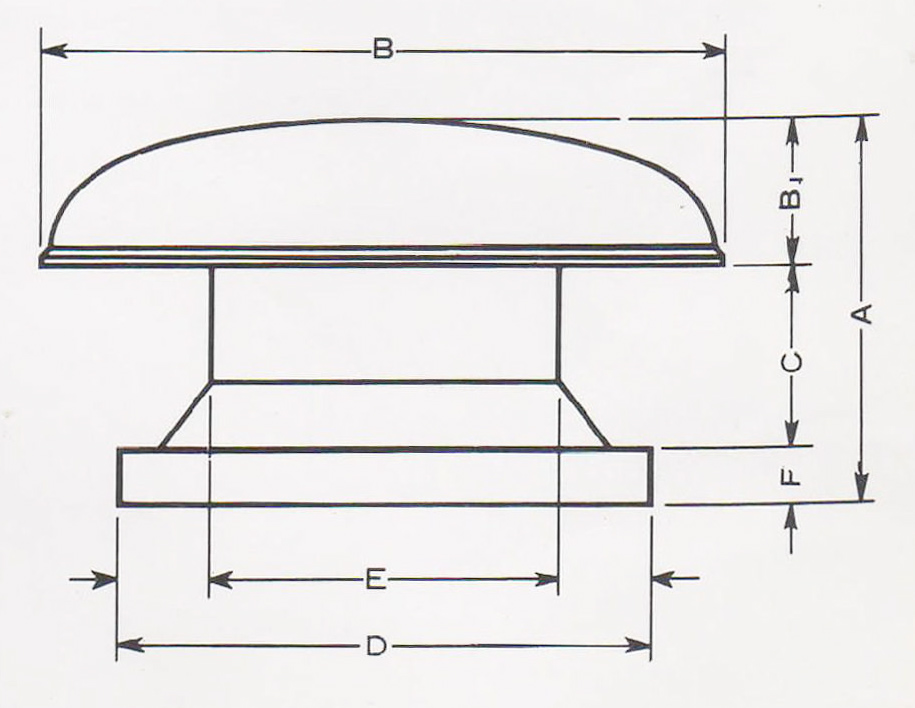

PSA Dimensions 尺寸表
單位:mm
符號形式 | PSA 20 | PSA 24 | PSA 30 | PSA 36 | PSA 42 | PSA 48 |
A | 565 | 595 | 635 | 700 | 850 | 850 |
B | 965 | 1215 | 1215 | 1500 | 1800 | 1800 |
B1 | 200 | 230 | 270 | 350 | 400 | 400 |
C | 289 | 289 | 289 | 274 | 350 | 350 |
D | 762 | 864 | 1016 | 1168 | 1550 | 1550 |
E | 512 | 614 | 768 | 922 | 1076 | 1230 |
F | 76 | 76 | 76 | 76 | 100 | 100 |
